Anslutningar och packningar

I alla system som bär vätskor är täta anslutningar och packningar mycket viktiga, särskilt i system som är i nära anslutning till elektricitet eller elektronik då kortslutningar inte bara kan orsaka skador på komponenterna utan även dödliga stötar och bränder. Därför är det viktigt att välja slangar eller rör av rätt storlek till de anslutningar som vattenkylningssystemet har, så att allting kan sluta tätt utan läckage.

Om man använder metallrör som estetiskt val för sitt vattenkylningssystem bör man vara medveten om riskerna med att blanda olika metaller, då några kan orsaka korrosion vid nära kontakt med varandra om deras elektriska potentialskillnad är för stor. De agerar då nästan likt ett batteri, med elektroner som flödar från den ena metallen till den andra, vilket orsakar korrosion som kan leda till läckage. Det är i så fall bättre att hålla sig till bara en metall eller särskild legering när man utformar sitt system. Kopplingar av mässing och koppar ska inte blandas med rör av aluminium eller lod bestående av tenn, exempelvis.

Många anslutningar är utformade för att skruvas ihop, och i och med detta bör man hålla i åtanke att inte skruva åt för hårt. Det är bättre att förlita sig på en bra packning än att dra sönder gängorna på endera änden av kopplingen.

Packningar består av flexibla material såsom gummi eller silikon eftersom dessa kan komprimeras vid kontakt och därmed skapa tät kontakt mellan två lager av metall eller andra hårda material. Detta är viktigt, eftersom metall krymper och expanderar vid temperaturförändringar, visserligen inte markant vid temperaturintervallerna som är normala inuti en dator, men ändå tillräckligt för att skapa läckage över tid om det inte finns något fjädrande material mellan som kan anpassa sig efter dessa fluktuationer. Se till att alla kopplingar har en packning någonstans, på den ena eller andra anslutande komponenten, så att du kan känna dig trygg över att systemet inte bör läcka.

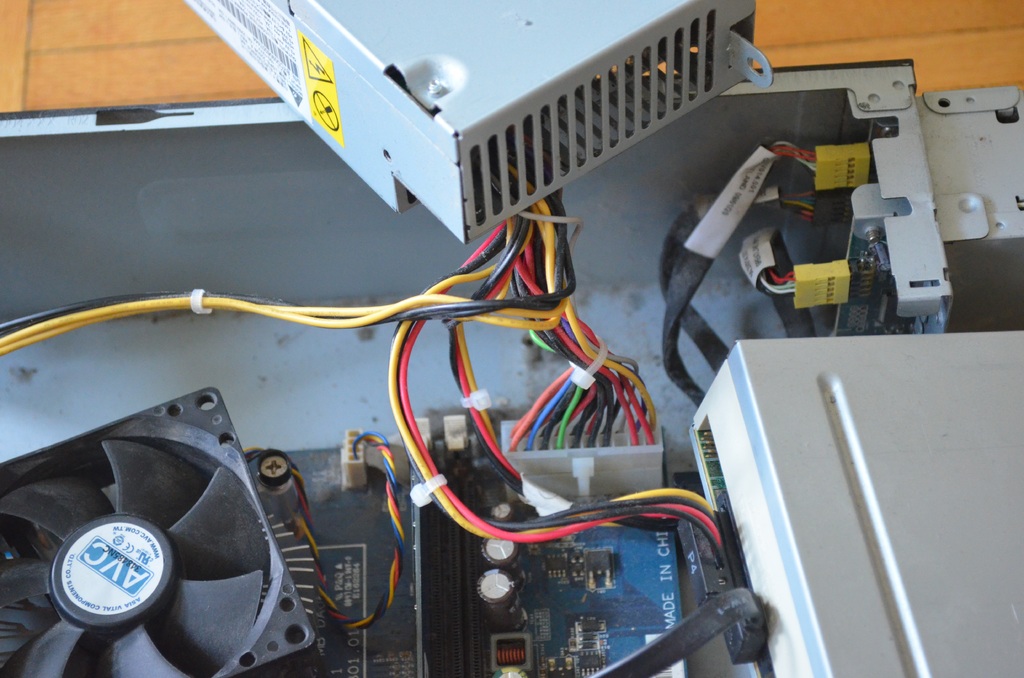

Nätaggregat

Ett nätaggregat är den del av datorn som ansluts via sladd till vägguttaget och därmed ger hela datorn ström. Det är således en av de viktigaste delarna i datorn, och måste ha tillräckligt hög kapacitet för att driva alla komponenterna. Om nätaggregatet inte har tillräckligt hög effekt kan det orsaka att datorn inte ens kan starta. Därför är det mycket viktigt att kontrollera nätaggregatets effekt är tillräckligt hög, särskilt om man plockar ihop datorn på egen hand.

Det måste inte bara kunna driva de grundläggande komponenterna för datorns funktion såsom moderkort och processor, minnen och grafikkort, utan måste också ha tillräckligt med överflödig kapacitet för att driva kylfläktar och andra kylsystem, eventuella LED-ljus och andra tillägg som man kanske vill göra.

När man testar ett vattenkylsystem är det bäst att inte ha de andra datorkomponenterna inkopplade till nätaggregatet, för att undvika kortslutningar som kan skada dem ifall kylsystemet faktiskt skulle läcka. Dock går det inte omedelbart att starta ett nätaggregat som inte är inkopplat till moderkortet och därför måste det “tjuvkopplas”. I vissa kit medföljer en adapter som gör detta åt dig, vilket reducerar riskerna med denna procedur radikalt, men det går också att följa instruktionerna på denna forumpost. Använd sunt förnuft vid alla processer som inkluderar modifikation av elektronik, temporär eller ej.

Chassi

En sak som inte går att ignorera när du funderar på att installera ett vattenkylningssystem i din dator är om du ens har plats för det. Delarna till vattenkylning, oavsett om du köper ett kit eller separata delar, kommer att ta upp en hel del plats inuti chassit och om detta inte har förutsetts kommer det vara en frustrerande historia att inhandla och sedan invänta det nya chassit som har plats för allting, särskilt om detta inte var del av budgeten.

Det rekommenderas inte att det bara precis finns plats för slangarna, utan att det finns ganska gott om utrymme för slangar med mera, så att inget kommer i kläm, veckas och kanske till och med börjar läcka på datorns komponenter. Dessutom är det mer estetiskt tilltalande om slangarna kan dras mer elegant.

Eftersom vattenkylning inte längre bara handlar om effektiv kylning utan också har blivit ett sätt att ge sin dator en speciell look kanske du vill investera i ett chassi med sidor av glas eller akryl, så att du kan visa upp din skapelse eller bara beundra den själv. Det är då också lätt att få en översiktsbild av systemet utan att behöva öppna upp datorn varje gång man vill kontrollera det.

Att kyla en processor

Processorn är en grundläggande komponent i nästan all elektronik eftersom den utför de mest komplicerade och viktigaste uträkningarna. En processor består av halvledare, vanligtvis kisel, i kombination med högkonduktiva metaller som tillsammans ger kapaciteten för de nödvändiga algoritmerna genom att elektroner hoppar mellan olika energilägen inuti kiselkristallerna. Denna process kräver mycket energi, och liksom vid alla energiöverföringar kommer del av energiflödet att orsaka viss värmeutsöndring eftersom detta är i stort sett oundvikligt.

På grund av att kisel inte är någon särskilt bra värmeledare stannar värmeenergin kvar i chippet och kan skadas av detta, om inte denna leds bort på något sätt. Ju starkare processor desto mer energi används i dess uträkningar och därmed utsöndrar de också mer värme. Detta är anledningen till att vattenkylning kan vara en bra idé för högkapacitetssystem i superdatorer eller gamingriggar.

Processorns temperatur ska absolut inte överstiga 110 grader Celsius eftersom systemet då lätt tar skada, bör inte vara högre än 100 grader vid intensiv användning, och ska helst hållas kring 70 grader rent generellt.

För att effektivt leda bort processorns överskottsvärme krävs flera steg.

  • Första steget är kylpasta som ska täcka dess yta (men samtidigt inte användas allt för mycket) som kommer att bilda ett lager mellan processorn och processorblocket för att undvika luftspalter, eftersom dessa minskar kylsystemets effektivitet. Kylpasta finns i många former och konsistenser, och du behöver bara köpa en dyrare om du har ett högkapacitetssystem att kyla. Läs mer om kylpastor i vår artikel om detta.

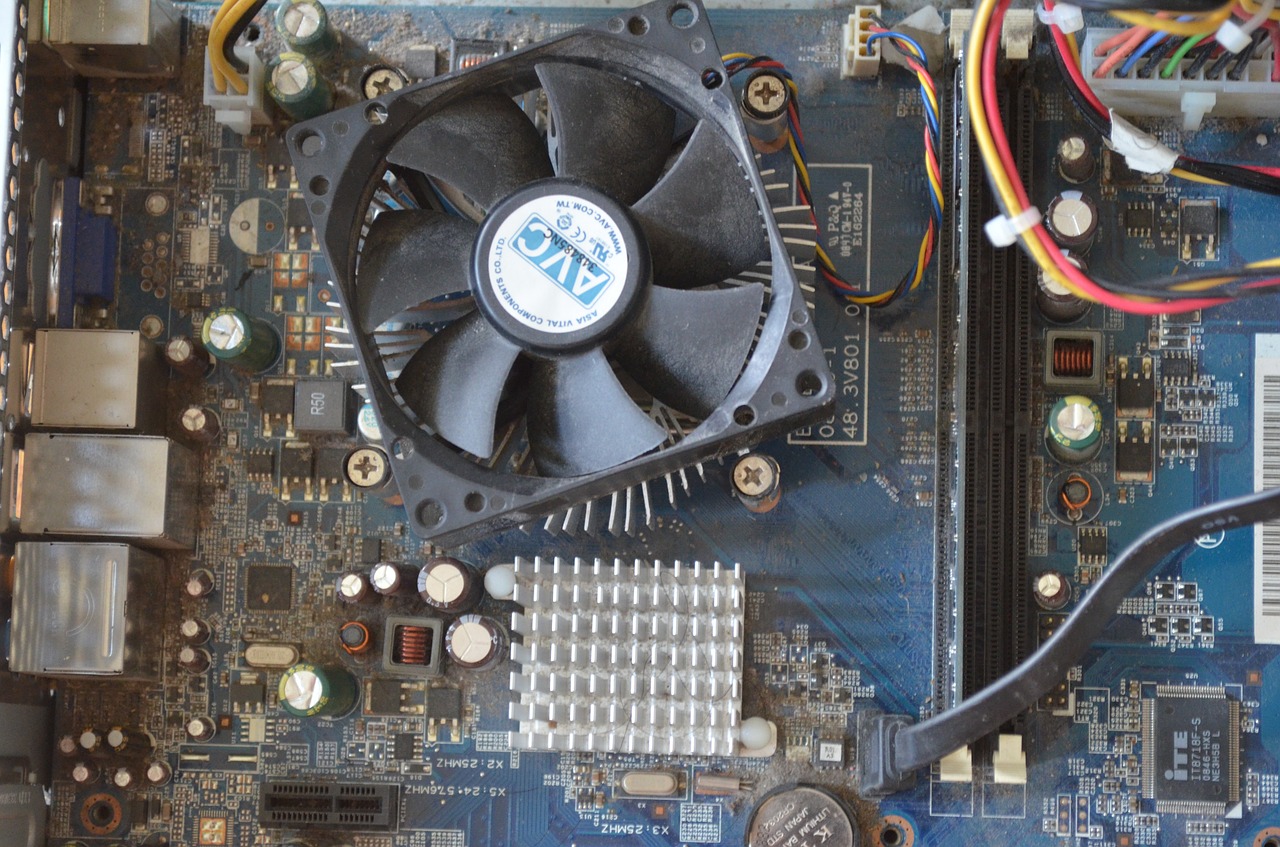

  • Andra steget är ett processorblock som är kompatibelt med sockeln som processorn sitter i på moderkortet och alltså kan fästas ovanpå processorn. Detta består vanligtvis av någon slags kylfläns i kombination med antingen en fläkt eller vattenbehållare.
  • Fyll resten av kylsystemet och läckagekontrollera detta efter anvisningarna i våra andra artiklar.
  • Montera resten av datorkomponenterna
  • Klart!

Att kyla ett grafikkort

Ett grafikkort är som en mindre version av ett moderkort som är till för att avlasta processorn i applikationer som kräver hög grafik. De har processorer som är dedikerade till just grafikåtergivningen och detta ger datorn mycket högre kapacitet då centralprocessorn inte behöver göra det jobbet utan kan fokusera på andra bitar av applikationens funktion istället.

Liksom hos en CPU skapar dock de intensiva grafikuträkningarna som krävs av exempelvis moderna spel och 3D-renderingar ganska hög värme och om man inte vill ha högljudda fläktar för sin grafikkortskylning kan man istället installera en kylvattenslinga för att kyla det. Om man redan har en modulär kylvattenslinga till sin huvudprocessor kan man lika gärna investera i grafikkortskylning också, det enda som då behövs är grafikkortsblocket, några extra slangar och kanske en radiator till, om man tror att det kommer att behövas. Tänk på att grafikkortsblocket måste vara kompatibelt med det grafikkort man har och att eventuella kylfläktar monterade på detta måste avlägsnas.

När dessa delar är monterade efter instruktionerna som medföljer delarna fylls systemet på likt hur man gjorde när det först installerades, och bör köras i ungefär ett dygn för att avlufta och finna eventuella läckor, som vanligt. Därefter går det bra att koppla in alla andra komponenter igen och njuta av sitt nya vattenkylda grafikkort.
